공법개요

A.S.G (Activated Silicate Grouting)공법
물유리(규산소다)를 특정약품으로 처리하여 얻어지는 개질물유리의 일종인 항구적인 활성실리케이트 약액을 차수 및 지반보강용의 주입재로 사용하는 공법으로서, 기존의 물유리계 약액 그라우팅과 비교해 주입재의 성능이 크게 개량된 공법이다.
활성 실리케이트 약액은 자체 고결능력이 매우 뛰어나 가사시간이 48시간 이내이기 때문에 약액의 현장제조가 필연적이며, 이에 따라 별도의 현장 약액이 필요 하나, 주입장치의 경우는 기존의 물유리계 약액주입장치(3조식 교반배합 장치 및 주입펌프 등)를 그대로 사용할 수 있어 별도의 설비 부담없이 시공에 적용될 수 있다. 주입재의 성능이 매우 개량되었음에도 불구하고 재료비의 코스트를 절감하여 공사비 또한 기존의 공법과 비교해 경제성이 높은 장점이 있는 공법이다.
A.S.G 주입재의 특성
A.S.G 약액은 물유리(규산소다)를 탄산성분과 혼합 반응시켜 제조되며 아래의 반응식(1)을 유도하여 크게 성장된 올리고머상의 실리카 중간체인 졸(sol)상태의 올리고머형 활성 실리게이트를 제조한다. ASG 약액은 국내 독자 개발 제품으로 ASG 1호~6호가 있으며 이들은 지질 및 지반의 상태, 주입 목적에 따라 선별하여 적용할 수 있다.

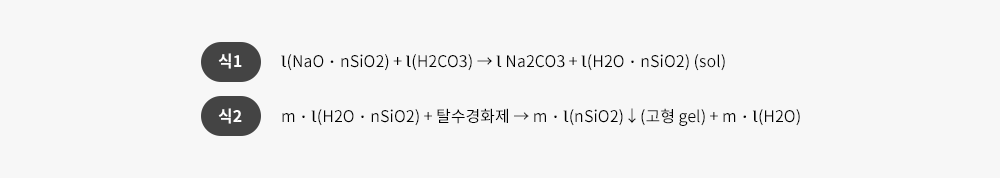

규산소다(물유리)와 탄산성분의 반응식

활성 실리게이트 약액은 위와 같은 반응성 올리고머 상태이므로 지반 주입시 물에 희석되더라도 고결능력이 매우 뛰어나 기존 일반 물유리계 약액에 비해 Gel-Time의 지연이 적어 많은 양의 물에 희석될 경우라도 유실될 가능성이 적은 주입 약액이며, 동시에 압축강도 등 겔의 기계적 특성 및 내구성이 매우 뛰어난 특징을 지닌다.

제조된 활성 실리게이트 약액을 주입과 동시에 경화제와 화합시켜 분자량이 크고 안정된 최종 고결물(식2)를 얻는다.

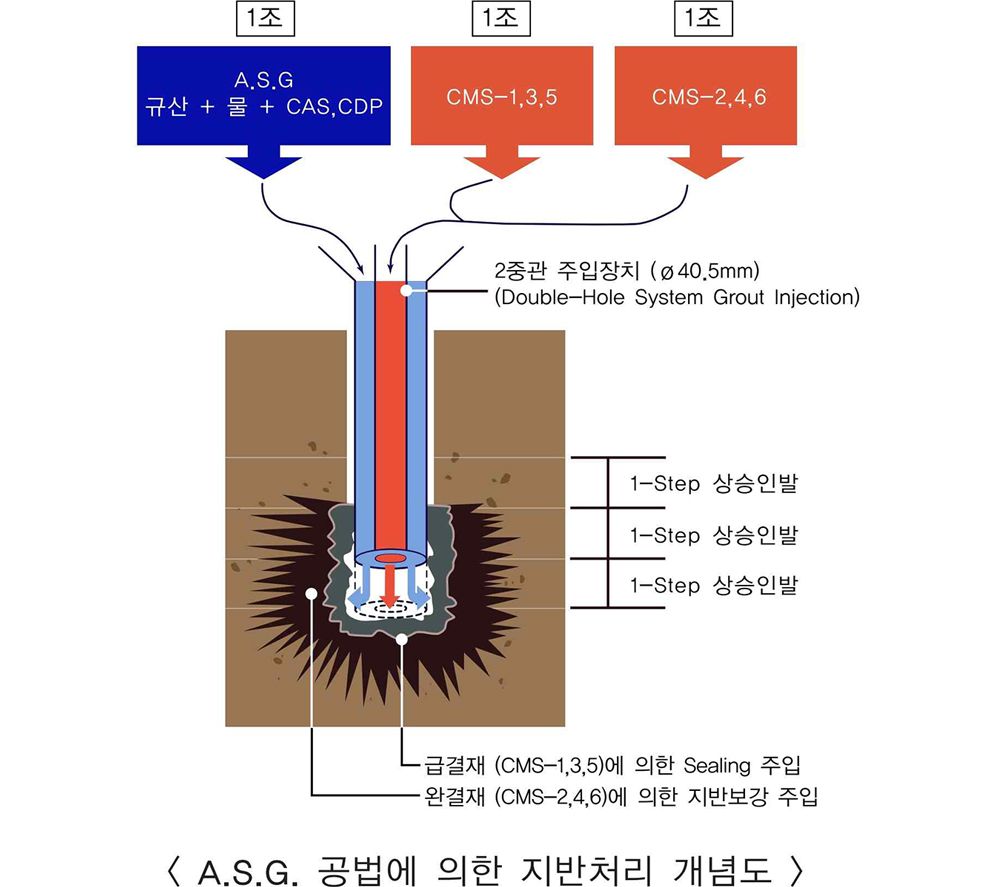

공법의 원리

A.S.G 교반제조장치(1조) + 3조 배합장치(ASG 1조, 급결재 1조, 완결재 1조)

A.S.G 공법의 특징

  • 알카리 용탈이 거의 없는 반영구적인 내구성의 증대가 가능
  • 제조의 간편성 및 약 40% 이상의 강도 증가로 시공성의 우수
  • 물의 희석에 의한 Gel-Time 지연이 작아 (약 1/3 수준) 효율적인 주입관리 및 미고결에 의한 주입재의 유실이 적어 안전성에서 우수
  • 주입압 : 0~5 (kgf/cm)
  • 적용지반 : 모든 토질 지반 조건
  • 고결시간 : 수초에서 수분까지 조절이 용이
  • 저압 주입 방식, 안정성 양호
  • 미세한 공극의 지반에 주입이 가능
  • 협소한 작업공간에서 작업 가능
  • 해수와 같은 염분의 영향을 받지 않음
  • 환경 오염 문제 전혀 없음

A.S.G 공법의 시공순서 및 표준 배합비

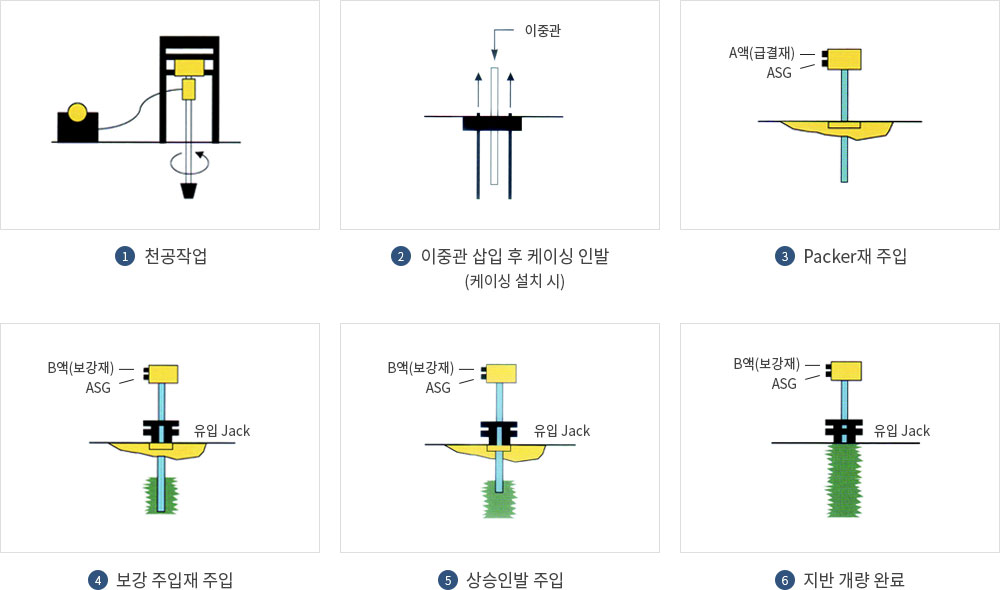

시공순서

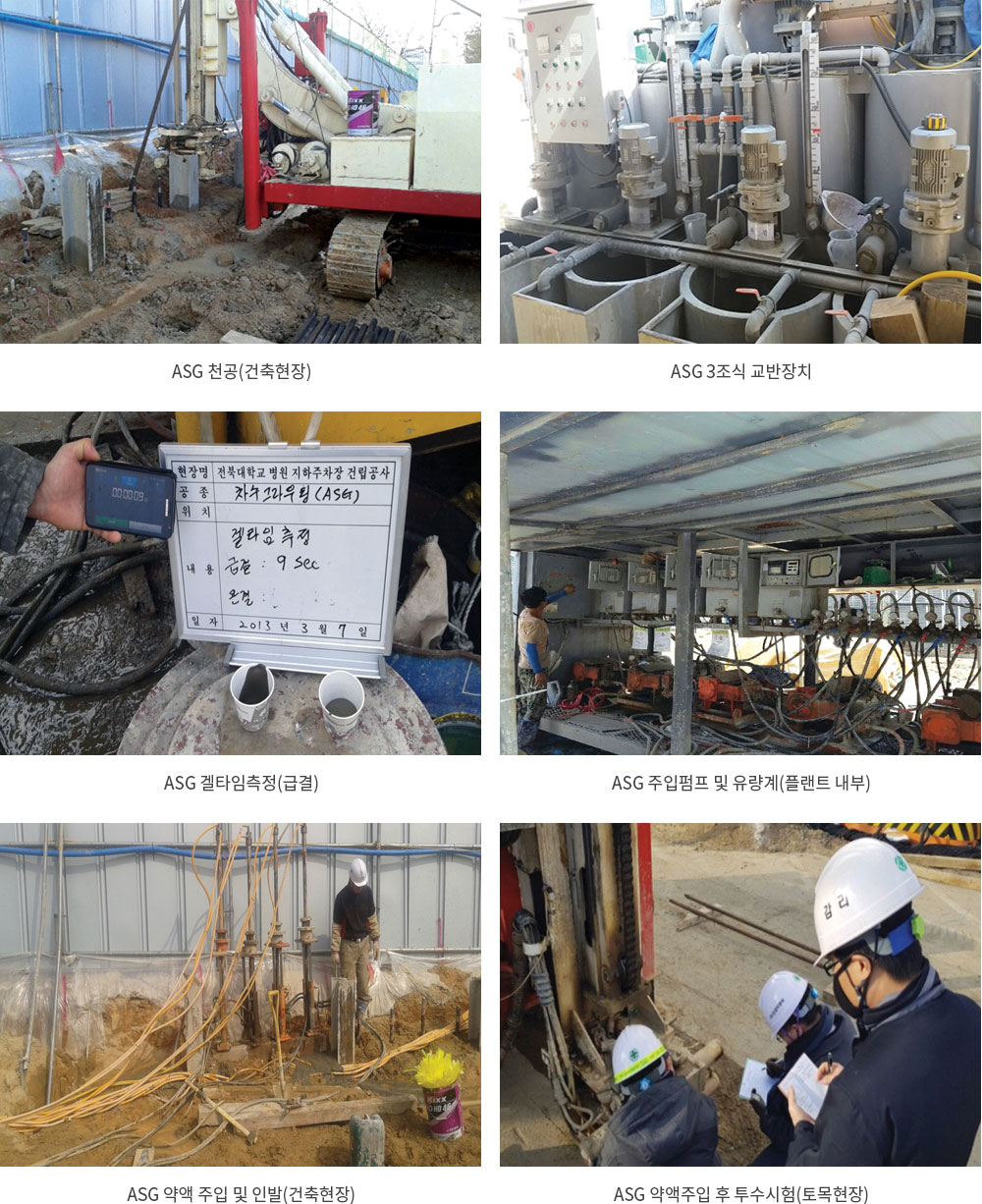

A.S.G 공법의 시공사진
